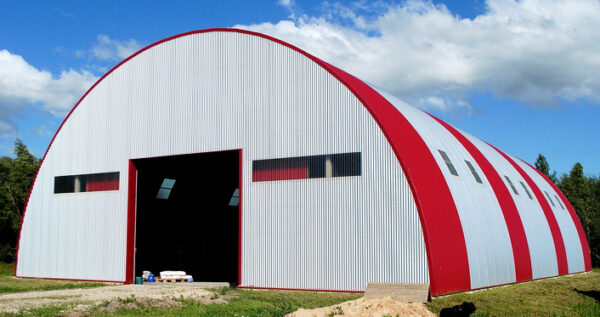

Безкаркасні арочні споруди та ангари
Будівельні споруди не завжди монтуються на колонах і балках. Існує окрема категорія будівель, які не мають металевого каркасу – їх несуча здатність забезпечується принципово іншим конструктивом. Це безкаркасні арочні конструкції, виготовлені з профільованого сталевого листа. Вони відрізняються від звичайних будівельних об’єктів як зовні, так і зсередини. Стіни та покрівля утворюються одним конструктивним елементом – безкаркасною металевою аркою. Таке конструктивне рішення змінює підхід до будівництва – у багатьох галузях зникає необхідність зводити будівлі на зварних металокаркасах, натомість їх замінюють легкі та надійні швидкомонтовані арочні споруди, виготовлені без важкого профілю, каркасу, механічного кріплення та зварювання.
Що таке безкаркасні арочні споруди – конструктивні особливості
Основу безкаркасної споруди складає арочна конструкція, виготовлена з тонколистової профільованої сталі. Листовий матеріал проходить етап профілювання та згинається в арку – ці процеси реалізуються у заводських умовах. Утворюються арочні секції, які доставляються на будівельний майданчик та з’єднуються між собою фальцевим з’єднанням без зварювання чи механічного кріплення. Фальцювальна машина згинає кромки листового матеріалу таким чином, щоб секції з’єднувалися між собою щільним замком. Фальці не пропускають вологу, забезпечують високу герметичність, не потребують використання додаткових ущільнювачів. Це значно спрощує та прискорює монтаж арочних безкаркасних споруд, зменшує складність монтажних робіт, дозволяє зводити міцні та надійні будівлі без класичних металокаркасів. Якщо є потреба, арочну споруду можна утеплити зсередини – вона буде зберігати тепло та оптимальне поєднання температури та вологості у холодні періоди.

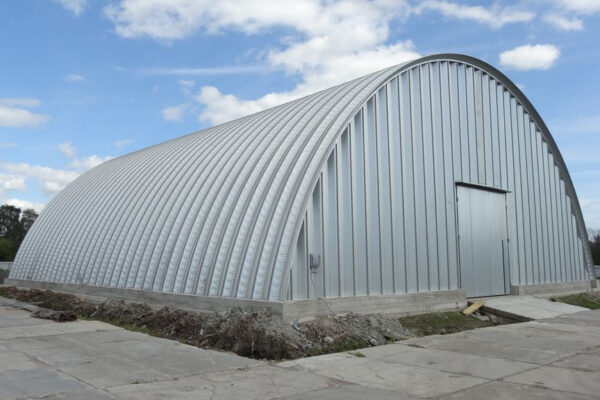

Секції з’єднуються між собою фальцями – таким чином можна наростити арку заданої довжини. Конструкція не боїться опадів, адже герметичні шви не пропускають воду, а арочна конструкція ефективно відводить снігові маси. Торцеві ділянки закриваються плоскими металевими панелями – в них можна вирізати вікна, поставити двері або ворота для проходу людей, заїзду транспорту, заносу обладнання. Внутрішній простір залишається вільним або може бути розділений на окремі приміщення вертикальними перегородками – вони не є несучими елементами, адже всі експлуатаційні навантаження бере на себе металева арка. Арочна конструкція утримує сама себе – для цього не потрібно встановлювати додаткові опори, балки та ферми. Легка листова сталь створює невеликі навантаження на основу, що знижує вимоги до глибини та міцності фундамента.
Переваги безкаркасного будівництва
Безкаркасні споруди користуються попитом у всьому світі, адже мають важливі переваги порівняно з класичними будівлями:
- Швидкий монтаж. Конструкція збирається у стислі терміни без складних монтажних робіт та зварювання. Великогабаритні об’єкти будуються за кілька днів від фундаменту до повної готовності. Це дозволяє ввести об’єкт в експлуатацію значно швидше, ніж при традиційному будівництві.
- Низька собівартість. Відсутність каркасу зменшує витрати на метал, виробництво та монтажні роботи. Загальний бюджет проєкту суттєво знижується, що особливо вигідно для будівництва тимчасових споруд. Економія досягається без шкоди для якості та надійності споруди, адже якісні арочні ангари міцні та довговічні при дотриманні умов експлуатації.
- Спрощені вимоги до фундаменту. Легка конструкція з профільованого листа без каркасу не потребує масивної основи. Часто достатньо спрощених типів фундаменту – це стає додатковим джерелом економії бюджету та прискорення термінів реалізації проєктів.
- Герметичність і захист від опадів. Фальцеві з’єднання створюють щільну оболонку без отворів і щілин – це знижує ризики протікань покрівлі, небажаного відведення теплових потоків та утворення корозії в місцяї кріплення.

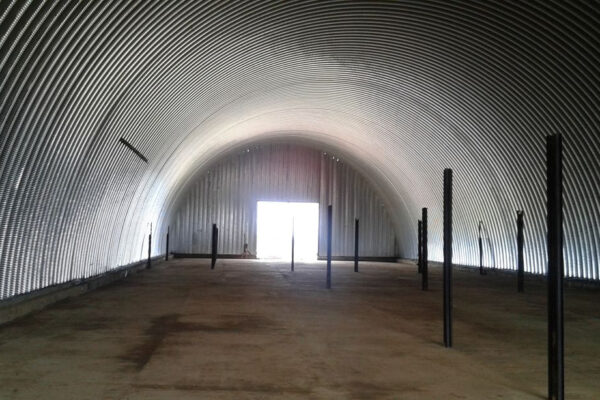

- Просторе приміщення без колон. Відсутність каркасу та проміжних опор дозволяє отримати повністю відкритий простір – це зручно для роботи складів, зберігання техніки та організації виробництва. За потреби можна зонувати приміщення, але це суто функціональне рішення – наявність перегородок не є обов’язковою умовою у безкаркасному будівництві.
- Міцність і довговічність. Арочна форма рівномірно розподіляє навантаження, витримує вітровий тиск, вагу снігу та льоду. Використання оцинкованої сталі захищає конструкцію від корозії. Термін служби таких споруд досягає кількох десятків років.
- Невелика вага. Арки з тонколистової профільованої сталі мають невелику вагу, що спрощує доставку, такелаж, підйом і монтаж.
- Широка функціональність. Арочні безкаркасні споруди можна адаптувати під різні задачі: склади, виробництва, ферми, СТО, торгові павільйони. Залежно від поставлених задач можливе дооснащення інженерними системами, встановлення теплоізоляції.
Сфери застосування безкаркасних арочних ангарів
Безкаркасні арочні споруди – це універсальні конструкції, які застосовуються в різних галузях, від сільського господарства до промисловості. Таке конструктивне рішення підходить для зведення як тимчасових, так і капітальних будівель різних масштабів.
Сільськогосподарські підприємства, ферми, зерносховища
Безкаркасні арочні ангари для сільськогосподарських підприємств, тваринницьких овочевих ферм, зернових елеваторів, тепличних комплексів. Використовуються для зберігання аграрної продукції, зберігання та обслуговування техніки і транспорту. Приклади будівель – овочесховища, зерносховища, склади добрив та кормів, ангари для техніки і транспорту, корівники, свинарники та інші споруди для тварин. Використання технології безкаркасного будівництва дозволяє швидко і недорого монтувати технічні споруди, будівлі складського призначення, укриття.
Конструкція забезпечує оптимальний мікроклімат для довготривалого зберігання продукції та сировини, за потреби об’єкт оснащується вентиляційною системою. Металева арка з фальцевими з’єднаннями захищає внутрішній простір від сирості, забруднень, сонячного світла, шкідників, пилу, значних перепадів температур, опадів. Техніка, продукція, сировина та матеріали зберігаються у належних умовах. Параметри мікроклімату регулюються за рахунок встановлення систем вентиляції, монтажу утеплювача, підключення опалювальних приладів.
Торгові об’єкти, логістичні комплекси
Швидкомонтовані арочні ангари широко застосовуються в сферах торгівлі, логістики, промисловості. Конструкції оптимальні для організації великих критих площ без внутрішніх опор – ринків, торгових та виставкових павільйонів, складських комплексів, логістичних центрів, оптових баз. Технологія незамінна для швидкого розгортання комплексів, коли потрібно збудувати інфраструктуру та укриття у стислі терміни. Нарощування довжини за рахунок додавання арочних секцій дозволяє збільшувати площу без впливу на міцність конструкції.
Безкаркасні споруди забезпечують надійний захист від погодних умов. Можуть використовуватися для будівництва постійних конструкцій та зведення тимчасових павільйонів для проведення заходів, ярмарків, презентацій. За потреби ангар оснащується технологічним обладнанням, транспортом, стелажами, меблями, внутрішнім оздобленням. Техніка заноситься в ангар через ворота, розташовані в торцевій частині. Внутрішній простір ділиться на зони – основні, технічні, господарські приміщення. Для зонування використовуються перегородки з металу або інших легких швидкомонтованих матеріалів.
Промислові підприємства
Арочні безкаркасні ангари оптимально підходять для організації промислових майданчиків, виробничих підприємств, ремонтних майстерень. Внутрішній простір без колон та перегородок використовується для встановлення верстатів, автоматичних ліній, технологічного обладнання. З мінімальними витратами можна збудувати великий або малий цех для виробництва продукції, металообробки, проведення ремонтних та сервісних робіт. Також безкаркасні споруди часто застосовуються для організації складських ділянок для зберігання матеріалів, інструменту, техніки, сировини – це вигідне рішення, коли необхідно відокремити складську зону від основних виробничих площ. За потреби секції цехів та виробничих складів можна нарощувати, щоб масштабувати підприємство під поточні потреби.
Автомобільна інфраструктура
Безкаркасні арочні ангари – це ефективні рішення для зберігання та обслуговування транспорту. В таких спорудах організовують автомийки, СТО, майстерні, автосервіси. Автомобілі легко заїжджають в ангар через широкі ворота, всередині достатньо місця для проведення ремонтних та діагностичних робіт. Вільний простір, високий рівень стелі, відсутність колон – все це робить безкаркасні ангари зручними для організації автомобільної інфраструктури. Арочні споруди використовуються як гаражі, криті стоянки, укриття для тимчасового та постійного зберігання авто під надійним захистом від опадів та сонячного світла.
Проєктування, виготовлення, монтаж
Проєктування та розрахунки
На цьому етапі визначаються геометричні параметри споруди: ширина прольоту, висота, радіус арки, довжина, тип фундаменту. Проводяться інженерні розрахунки навантажень – снігових, вітрових, механічних. Враховується товщина сталі, тип профілю та крок з’єднань. Для розробки конструкції, вибору матеріалів та форми профілю використовується спеціалізоване програмне забезпечення (CAD-системи). На виході формується комплект креслень, специфікації та технологічна карта виробництва та проведення монтажних робіт.
Профілювання металу та формування арки
Безкаркасні арки виготовляються з рулонної оцинкованої сталі. Метал проходить вхідний контроль якості та подається на автоматичну виробничу лінію. На цьому етапі важливо уникнути перекосів і деформацій, які можуть вплинути на якість профілювання та подальше формування арки. Сучасні лінії оснащені автоматикою для точного контролю геометрії та швидкості подачі металу. Сталевий лист проходить через профілюючу машину, система роликів формує заданий профіль із ребрами жорсткості. Саме профіль забезпечує несучу здатність майбутньої арки без додаткового каркаса. Точність профілювання критично впливає на герметичність стиків і якість з’єднання панелей між собою. Профільований лист надходить на спеціальну формовочну машину, яка перетворює плоску заготовку в арочну конструкцію з заданим радіусом. Радіус згину контролюється автоматично або вручну залежно від типу обладнання. Важливо досягти однакової геометрії для елементів, оскільки від цього залежить щільність стикування арок.
Захист від корозії
Для антикорозійного захисту використовується технологія гарячого цинкування – занурення секцій у ванну з розплавленим цинком. На поверхні утворюється рівномірне цинкове покриття, яке захищає метал від вологи, забруднень, ультрафіолету, хімічних впливів, механічного зносу. Оцинковані листи не ржавіють при постійній експлуатації на вулиці, витримують вплив опадів, перепади температур, снігові та льодові навантаження. Метод занурення забезпечує рівномірний розподіл цинку по всім поверхням, в тому числі на ребрах жорсткості – це усуває ризики появи дефектів цинкування та непокритих ділянок. Великі розміри ванни цинкування дозволяють наносити захисне покриття на масштабні арочні конструкції.
Монтажні роботи
Арочні секції доставляються на будівельний майданчик у готовому вигляді – з заданим радіусом, формою профілю та захистом від корозії. Виконується підготовка основи – це може бути стрічковий фундамент, монолітна плита або гвинтові палі. Панелі з’єднуються між собою за допомогою фальцювальної машини. Формується замковий шов, який забезпечує високу міцність та герметичність без болтів, заклепок чи зварювання. Такий спосіб з’єднання мінімізує ризик протікань і пришвидшує монтаж, оскільки не потребує додаткових кріпильних елементів. Арочні секції піднімаються та послідовно встановлюються на фундамент. Важливо забезпечити точне позиціонування та тимчасову фіксацію до моменту остаточного з’єднання.
Арки з’єднуються між собою забортовочною машиною, яка забезпечує рівномірне обтискання кромок. Такий тип з’єднання забезпечує високу жорсткість і стійкість до навантажень без додаткових підсилюючих елементів. Торцеві частини споруди закриваються профнастилом, сендвіч-панелями або іншими будівельними матеріалами. Встановлюються вікна, двері, ворота. Завершальний етап включає перевірку геометрії, якості швів, герметичності та надійності з’єднань. Виконується монтаж інженерних мереж – вентиляції, освітлення, кондиціонування, опалення. Для теплоізоляції можливо використання технології напилення пінополіуретану або монтаж мінеральної вати з внутрішнім облицюванням поверхонь. За потреби виконуються додаткові роботи: фарбування, встановлення водостоків, благоустрій території.
Замовити безкаркасні арочні ангари від виробника за вигідною ціною
Наша компанія Сіткабуд займається виготовленням і монтажем безкаркасних арочних ангарів:
- Реалізуємо проєкти в стислі терміни, маємо власне виробництво з лінією гарячого цинкування, використовуємо сучасне обладнання для точного стикування профільованих секцій.
- Виконуємо роботи під ключ: влаштування фундаменту, встановлення арочних секцій, герметизація стиків, монтаж вікон і дверей, підведення комунікацій, теплоізоляція споруди, встановлення внутрішніх перегородок.
- Розробляємо проєктні рішення – підбираємо матеріали, розраховуємо розміри арки, визначаємо оптимальну форму профілю, забезпечуємо проєктну стійкість безкаркасної споруди до снігових та вітрових навантажень.
- Працюємо по всій Україні, організовуємо доставку металоконструкцій та виконуємо монтажні роботи на об’єкті.
Для отримання консультації та розрахунку вартості зв’яжіться з нашими спеціалістами: 093 126 20 74, 068 658 19 25, info@sitkabud.com.ua або залиште заявку через форму на сайті.
