Металоконструкції для зеленої енергетики

Зелена енергетика використовує відновлювані природні ресурси – енергію сонця, вітру, води. Запас таких джерел невичерпний – вони ніколи не виснажуються та можуть безпечно використовуватися для генерації енергії з мінімальним впливом на клімат і навколишнє середовище. Об’єкти зеленої енергетики – сонячні електростанції, вітрогенератори, гідроелектростанції. Невід’ємною складовою таких об’єктів є металеві конструкції – опори, каркаси, рами, майданчики, сходи, ферми та інші. Вони працюють як несучі опорні елементи, виконують допоміжні функції або використовуються для проведення сервісних робіт. Незалежно від призначення металоконструкції напряму впливають на надійність, стабільність та довговічність енергетичних об’єктів. Звертаючись в Сіткабуд, ви можете замовити виготовлення металевих конструкцій для зеленої енергетики – від проєктування до монтажу.

Металоконструкції для сонячних електростанцій

Сонячні електростанції (СЕС) бувають різних типів залежно від способу встановлення, масштабів генерації та принципу роботи, що дозволяє адаптувати рішення під конкретні умови об’єкта та задачі замовника. Основні типи СЕС:

• наземні – розміщуються на відкритих територіях, використовуються переважно для комерційної генерації;
• дахові – встановлюються на покрівлях приватних, промислових, комерційних будівель;
• трекерні (з системами відстеження сонця) – оснащуються поворотними панелями та системами відстеження руху сонця протягом кожної доби;
• автономні – працюють незалежно від мережі, мають систему накопичення енергії;
• мережеві – підключені до загальної енергосистеми, використовуються як альтернативне джерело за відсутності електроенергії в мережі;
• гібридні – поєднують роботу від мережі та можуть накопичувати енергію в акумуляторах.

Металеві конструкції проєктуються індивідуально під конкретний тип сонячної електростанції. При розробці враховуються умови експлуатації, технічні характеристики, планування, конфігурація, тип СЕС, типи і розміри навантажень.

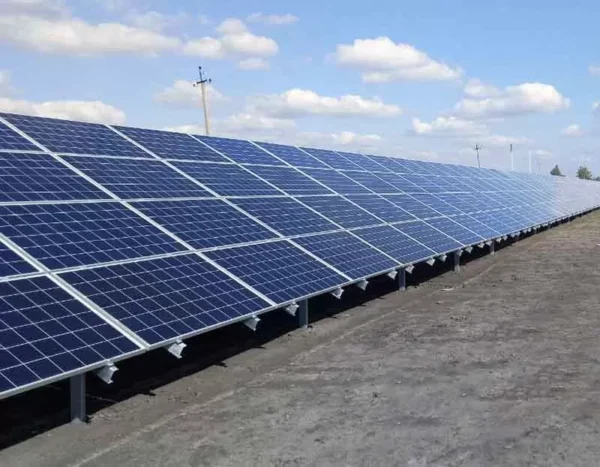

Несучі каркаси і рами СЕС

Несучою основою сонячних панелей служать металеві конструкції, виготовлені з металевого профілю – кутника, профільної труби, полоси, швелера. Тип каркасу визначається способом розташування. Наземні СЕС встановлюються на металокаркасах з високими опорами та обрешіткою для монтажу панелей під заданим кутом. Для надійної фіксації використовуються гвинтові палі або геошурупи. Дахові системи монтуються на металевих направляючих, закріплених на плоскому або скатному даху. Трекерні СЕС встановлюються на посилених памах та додатково оснащуються поворотними механізмами, які змінюють кут нахилу сонячних панелей залежно від положення сонця.

Для монтажу каркасів сонячних електростанцій використовуються зварні або збірні конструкції. При встановленні масштабних стаціонарних СЕС комерційного призначення оптимальним варіантом є зварні сталеві каркаси, які мають підвищену стійкість до вітрових та снігових навантажень. Більш компактні домашні дахові панелі мають швидкомонтовані алюмінієві металеві опори – легкі збірні конструкції на болтах та саморізах. На скатних дахах використовуються спеціальні кронштейни, які забезпечують додаткову фіксацію панелі під кутом.

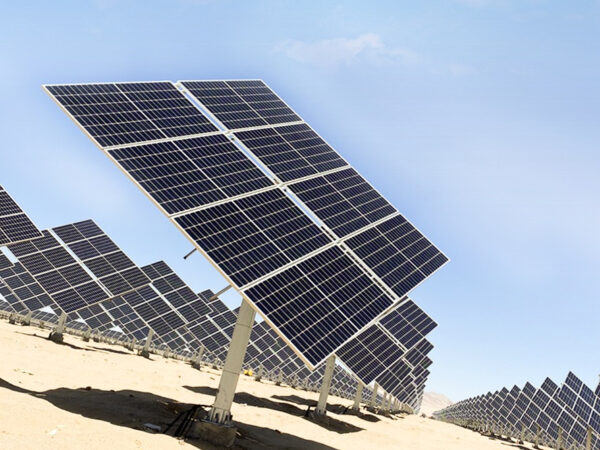

Трекери сонячних панелей

Сучасні сонячні станції дають максимальну ефективність за рахунок встановлення трекерних систем – спеціальних механізмів з автоматикою, яка змінює положення фотоелектричних панелей залежно від руху сонця. Автоматичне регулювання куту нахилу підвищує ККД станції, дозволяє максимально ефективно використовувати сонячну енергію протягом всього дня, підтримувати високу генерацію навіть у похмурі періоди з мінімальною кількістю сонячних променів.

Поворотні механізми для сонячних панелей складаються з трьох компонентів – металоконструкцій, привідних систем, приладів контролю та автоматики. Металеві елементи забезпечують жорсткість та передачу навантажень, привод із редуктором відповідають за крутний момент і точність руху, а логікою всіх процесів керує система автоматики. Трекер розраховується на тривалу циклічну роботу під дією вітрових навантажень.

Обертальна вісь, навколо якої здійснюється поворот фотоелектричної панелі, виготовляється зі сталевої труби – профільної або круглої. Плавне обертання забезпечується підшипниковими вузлами, які компенсують тертя та усувають перекоси валу. Для передачі навантаження від приводу до осі використовуються різні системи – важелі, шестерні або зубчасті рейки, шарнірні з’єднання. Захист від вібрацій та ударів в момент зміни напрямку руху система оснащується демпферами та ущільнювачами. Для фіксації панелей у крайніх положеннях використовуються обмежувачі ходу – металеві упори, які захищають трекер від виходу за межі робочого кута та усувають ризики перевантаження механізму.

Фундамент наземних сонячних станцій

Для монтажу наземних сонячних електростанцій використовуються різні типи фундаментів:

• гвинтові палі, які вкручуються в грунт та служать надійною опорою для каркасів СЕС;
• геошурупи – покращена модифікація гвинтових паль з лопатями по всій довжині;
• бетонні фундаменти з закладними деталями та анкерним кріпленням;
• забивні металеві палі.

Вибір типу фундаменту визначається властивостями грунту, місцем розташування об’єкту, масштабами, габаритами, плануванням, вагою та експлуатаційними навантаженнями. Мають значення такі параметри як кількість фотоелектричних панелей, вітрові та снігові навантаження в регіоні, наявність поворотних механізмів, які збільшують динамічні навантаження на фундамент.

Металоконструкції для безпеки та обслуговування

До складу об’єктів СЕС включаються металоконструкції, які виконують допоміжні функції та забезпечують надійну експлуатацію обладнання:

• сервісні майданчики;
• металеві сходи, перила;
• технічні проходи, платформи;
• огорожі, паркани;
• опори для монтажу камер відеоспостереження;
• захисні конструкції, екрани.

Ці елементи формують повноцінну інфраструктуру об’єкта, забезпечують безпечний доступ персоналу до обладнання, організацію технічного обслуговування та захист території станції. Металоконструкції проєктуються з урахуванням експлуатаційних навантажень, вимог безпеки та довговічності, мають антикорозійне покриття й адаптуються до умов зовнішнього середовища – це гарантує стабільну та безпечну роботу СЕС протягом усього терміну експлуатації.

Металоконструкції для вітрових електростанцій

Вітрові електростанції перетворюють енергію вітру в електричну енергію – цей процес реалізується за допомогою вітрової турбіни та електротехнічного обладнання. Основу вітрогенератора складає ротор з кількома лопатями, які обертаються навколо осі у напрямку вітру. Це перший етап перетворення кінетичної енергії в механічну. На вершині вітряка розташована гондола – важливий вузол, використовується для монтажу генератора, редуктора, гальмівної системи, приладів автоматики та керування.

Несучою опорою служить металева вежа – конічна, багатогранна або трубчаста стійка, яка утримує основне генеруюче обладнання на заданій висоті. Для більш ефективного використання вітрової енергії вітряк оснащується поворотним механізмом, який змінює орієнтацію та кут нахилу лопатей залежно від напрямку і швидкості вітру. Вся конструкція монтується на палевий або залізобетонний фундамент. В аварійних ситуаціях спрацьовує автоматична зупинка лопатей для захисту від ударних навантажень та руйнування обладнання.

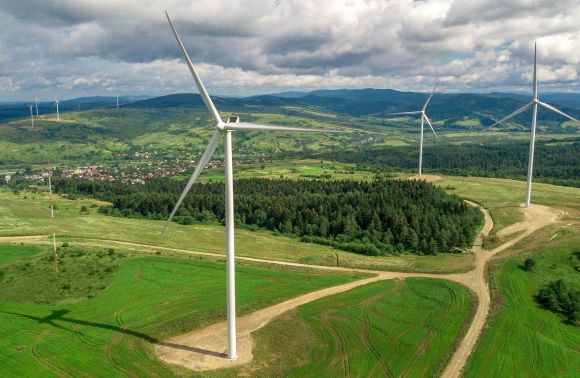

Опори вітряків

Все обладнання та аеродинамічні лопаті монтуються на високій металевій вежі. Залежно від потужності вітрогенератора та масштабів ВЕС, використовуються різні типи опор:

• Багатогранні конічні опори – стійки з пустотілою конструкцією, виготовлені з гнутого сталевого листа. Гранований конструктив посилює опору, підвищує жорсткість конструкції та стійкість до вітрових навантажень. Це найбільш міцний вид несучих опор для вітрогенераторів. Високі опори збираються з кількох секцій, які з’єднуються фланцями або встановлюються телескопічним способом.
• Трубчасті щогли – циліндричні опори з трубного прокату. Використовуються для монтажу вітряків меншої потужності та висоти, витримують нижчі вітрові навантаження. Використовуються для локальних ВЕС малої генерації. Прості у монтажі, мають доступну ціну за рахунок мінімальних витрат на матеріали.
• Конічні стійки – гладкі конічні опори, виготовлені зі сталевого листа. Це середній варіант між багатогранним та трубчастим констурктивом. Витримує середні навантаження, використовується для будівництва ВЕС малої та середньої потужності. Жорсткість конструкції збільшується за рахунок конічної форми, але за рахунок гладкої поверхні поступається за міцністю багатогранним вежам.

Вибір типу опори визначається інженерними розрахунками та умовами майданчика – враховуються швидкість і сила вітру, висота встановлення ротора, характеристики ґрунту, транспортна доступність, особливості логістики, економічна доцільність, доступність технологій у конкретного виробника. Конструкція вежі має забезпечувати мінімальні коливання, оскільки від цього залежить ефективність роботи генератора і ресурс обладнання. Усі опори проходять розрахунок на міцність та проєктуються з урахуванням довготривалої експлуатації в складних кліматичних умовах.

Металоконструкції для обслуговування вітряків

Для проведення сервісних робіт, ремонту та обслуговування вітрових електростанцій необхідно забезпечити доступ до генератора, лопатей та іншого обладнання, розташованого на значній висоті. Цю задачу вирішують допоміжні металоконструкції – платформи, сходи з перилами, огородження, майданчики, містки, драбини, ревізійні люки. Ці елементи формують безпечну та зручну систему доступу для персоналу як всередині вежі, так і на зовнішніх ділянках. Проєктуються з урахуванням ергономіки, норм охорони праці та аварійної евакуації, витримують динамічні навантаження і вібрації під час роботи вітрової турбіни. Металоконструкції мають безпекові захисні елементи – протиковзкі поверхні, надійні огородження та антикорозійний захист, що забезпечує їх довговічність і безпечну експлуатацію в складних погодних умовах.

Металоконструкції для гідроелектростанцій

У будівництві гідроелектростанцій (ГЕС) основним конструкційним матеріалом виступає залізобетон, який сприймає гідростатичні навантаження. Бетон формує основні гідротехнічні споруди – дамби, водосховища. Але металоконструкції також відіграють важливу роль, без якої повноцінна робота ГЕС неможлива. В цю категорію можна віднести фільтрувальні решітки, футерування водоводів, колектори, резервуари, закладні деталі, анкери, сервісні платформи, сходи, перила, пандуси, допоміжні опори.

Метал застосовується як у новому будівництві, так і для реконструкції та модернізації ГЕС. Металеві конструкції використовуються для монтажу каркасів і опор обладнання, вузлів регулювання потоків води, забезпечення доступу персоналу до вузлів і агрегатів. Конструктив таких вузлів розробляється індивідуально з урахуванням типу ГЕС, гідравлічних навантажень, режимів роботи станції, вимог до корозійної стійкості та довговічності.

Антикорозійний захист металоконструкцій для ВЕС, СЕС, ГЕС

Важливою задачею будівництва станцій зеленої енергетики є забезпечення довговічності об’єктів, зокрема стійкості металоконструкцій до корозії. Опори, каркаси, рами, допоміжні та сервісні конструкції постійно контактують з вологою та грунтом. У таких умовах кожна ділянка металоконструкцій має бути захищена від розвитку корозії. Враховуючи великі габарити таких об’єктів, оптимальною технологією захисту від корозії є гаряче цинкування. Конструкції занурюються у ванну з розплавленим цинком, нагрітим до температури 450 градусів.

Під час занурення на всіх поверхнях формується захисний шар – тонкий, але дуже міцний та довговічний. Він працює як механічний бар’єр від впливу зовнішніх факторів, а також забезпечує катодний захист від електрохімічної корозії. Цинкове покриття зберігає міцність і захисні властивості протягом десятків років, завдяки чому термін експлуатації металевих елементів збільшується до 60-120 років. Для проведення ремонтних робіт та модернізації станцій достатньо замінити обладнання, а оцинковані металоконструкції не потребують заміни протягом всього терміну використання.

Технологія гарячого цинкування дозволяє швидко оцинковувати великогабаритні металоконструкції – каркаси сонячних панелей, опори та вежі вітрогенераторів, сервісні платформи, огорожі, сходи. Процес реалізується за одне занурення з попередньою хімічною підготовкою металу, завдяки чому великі замовлення виконуються у стислі терміни. Процес занурення забезпечує рівномірний розподіл цинкового шару по всім поверхням, в тому числі у важкодоступних місцях. Всі ці переваги роблять гаряче цинкування найкращим способом антикорозійного захисту металоконструкцій для об’єктів зеленої енергетики.
