Стандарти та норми гарячого цинкування в Україні та ЄС

Технологічний процес гарячого цинкування регламентується українським, європейським та міжнародним стандартами, які є повністю ідентичними між собою. В Україні діє основний стандарт ДСТУ EN ISO 1461:2024 “Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування”. Європейська версія – EN ISO 1461:2022 “Hot dip galvanized coatings on fabricated iron and steel articles – Specifications and test methods”. Ідентичний міжнародний стандарт позначається ISO 1461:2022.

Відповідність міжнародних, європейських та українських стандартів гарячого цинкування

Український стандарт (ДСТУ) повністю ідентичний міжнародній (ISO) та європейській (EN) версіям – про це свідчить позначка IDT (Identical). Текст нашого державного стандарту є точним перекладом, який не містить технічних змін та повністю зберігає сенс і структуру. Для українського ринку це означає повну відповідність продукції, оцинкованої гарячим методом, міжнародним та європейським вимогам. Така відповідність стандартів дозволяє гармонізувати державне законодавство, узгодити технічні норми з європейськими, постачати українську продукцію за кордон з повним забезпеченням нормативної якості. Сертифікація ISO 1461 є обов’язковою для участі у державних тендерах та для постачання продукції в ЄС. В інших випадках вимоги до наявності сертифікату гарячого цинкування визначаються індивідуально залежно від призначення, умов експлуатації, відповідальності металоконструкції.

ДСТУ EN ISO 1461:2024 охоплює важливі аспекти технологічного процесу гарячого цинкування, регламентує:

• критерії контролю якості;
• вимоги до візуальної перевірки на наявність дефектів;
• рекомендації з усунення дефектів цинкового покриття;
• порядок проведення випробувань на міцність, стійкість до ударів, подряпин та відшарування;
• загальні вимоги до процесу;
• мінімальні товщини покриття;
• вимоги до складу цинкового розплаву;
• норми техніки безпеки.

Чому важливо дотримуватися стандартів гарячого цинкування

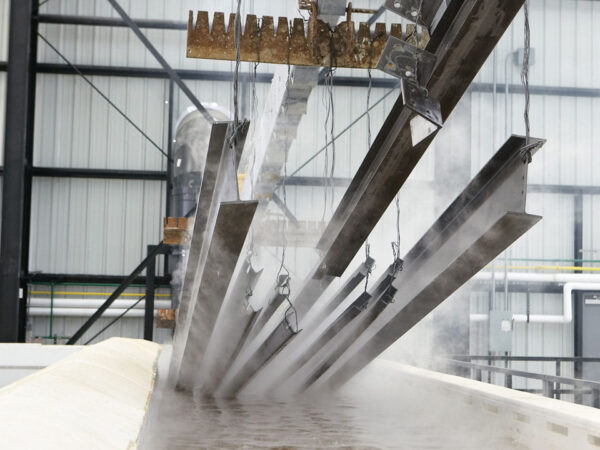

Гаряче цинкування металу – це технологія захисту від корозії. Металеві вироби занурюються у ванну з розплавленим цинком при температурі 440-460°C. Під час занурення на поверхні формується захисне покриття, яке формує бар’єр від впливу агресивних факторів. Цинковий шар товщиною 40-150 мм унеможливлює розвиток корозії, захищає від впливу води, хімічних речовин, ультрафіолету, забруднень, грунту. Метод занурення забезпечує рівномірний розподіл цинкового розплаву по всім поверхням, у тому числі в отворах та важкодоступних місцях. Після охолодження цинковий шар набуває високої міцності, стійкості до зносу, подряпин та відшарувань.

Щоб досягти високої якості гарячого цинкування, необхідно дотримуватися стандартних вимог, наведених у ДСТУ та ISO. Чому це принципово важливо:

• Точне визначення товщини покриття, яка відповідає умовам експлуатації та інтенсивності агресивних впливів. Це напряму впливає на термін служби металевого виробу чи металоконструкції. Більша товщина забезпечує більш тривалий захист від корозії та стійкість до зовнішніх впливів.
• Дотримання порядку контролю якості та випробувань. Стандартні вимоги дозволяють організувати нормований контроль якості, перевірити параметри покриття, виміряти необхідні характеристики заданим набором інструментів. Стандартизація процесу виключає вплив людського фактору та домомагає проводити об’єктивний і точний контроль якості.
• Відповідність міжнародним нормам. Національний стандарт повністю відповідає міжнародному, тому оцинкована продукція може без обмеженнь постачатися на закордонний ринок. Вироби, захищені гарячим цинкуванням по ДСТУ, відповідають вимогам для експорту, участі в тендерах, проведення сертифікації.
• Прогнозований термін експлуатації оцинкованої продукції. Стандартизація покриття дозволяє контролювати його товщину та якість – а ці параметри безпосередньо впливають на довговічність металоконструкції. Дотримання норм дозволяє передбачити термін експлуатації виробу у заданих умовах.
• Репутація та відповідальність виробника. Виробничий процес з дотриманням стандартів – це показник високого професіоналізму та експертності компанії-виробника, підвищена довіра клієнтів, вища якість продукції та мінімізація браку.

Антикорозійний захист гарячим цинкуванням найчастіше замовляють для відповідальних промислових та енергетичних об’єктів, металоконструкцій дорожньої інфраструктури, будівельних металевих конструкцій. В таких галузях особливо важлива надійність та довговічність, тому захисне цинкове покриття повинно обов’язково відповідати стандартним вимогам. Приклади застосування – гаряче цинкування опор ліній електропередачі, опор освітлення, веж мобільного зв’язку, металоконструкцій мостів, будівельних споруд, технологічного обладнання, дорожніх огорож, сільськогосподарського обладнання, каркасів модульних будинків, безкаркасних арочних ангарів.

В кожному з цих застосувань металоконструкції піддаються агресивним впливам та експлуатуються у складних умовах – на відкритих майданчиках, в контакті з грунтом, під прямими сонячними променями, під дією пару та хімічних речовин, при інтенсивних забрудненнях. Гаряче цинкування забезпечує захист від негативних впливів та підвищує стійкість металоконструкцій до механічного зносу. Цинкове покриття здатне відновлювати свою структуру в місцях невеликих подряпин, що робить антикорозійний захист більш довговічним та надійним.

Зміст і вимоги стандарту гарячого цинкування ДСТУ EN ISO 1461:2024

Стандарт ДСТУ EN ISO 1461:2024 встановлює вимоги до хімічного складу цинкового розплаву, стану та шорсткості поверхні, умов цинкування, товщини, текстури та механічних властивостей покриття. Більш детальні рекомендації щодо вибору цих параметрів наведені в іншому стандарті ISO 14713-2. В документі міститься кілька розділів, серед яких основу роль відіграють наступні:

• Сфера застосування стандарту. Документ актуальний для покриттів, отриманих методом занурення виробів з чавуну та сталі у розплавлений цинк. У стандарті зазначено кілька категорій продукції, яких не стосуються зазначені вимоги.
• Загальні вимоги до гарячого цинкування. Стандарт регламентує основні умови виконання процесу цинкування, включаючи вимоги до матеріалів, підготовки поверхні виробів, складу розплаву і технологічних параметрів, які впливають на формування покриття.
• Вимоги до зовнішнього вигляду покриття. Документ фіксує допустимі характеристики поверхні після цинкування, визначає критерії оцінки зовнішнього вигляду та виявлення дефектів цинкування.
• Товщина та маса покриття. Норми регулюють мінімально допустимі значення товщини та маси цинкового покриття залежно від типу виробу і товщини сталі.
• Методи контролю та випробувань. Нормативний документ містить способи перевірки якості покриття, визначає методи вимірювання товщини, перевірки адгезії та оцінки суцільності покриття.
• Приймання та відбір зразків. Стандарт регламентує порядок проведення приймального контролю, визначає правила відбору зразків для перевірки, критерії прийняття партії виробів.
• Вимоги до відновлення покриття. В документі визначені допустимі методи відновлення пошкоджених ділянок та виробничих дефектів цинкового покриття, встановлюються обмеження щодо площі ремонту та вимоги до якості відновлених зон.

Оновлена редакція стандарту ДСТУ EN ISO 1461:2024

У 2024 році вийшла оновлена версія стандарту гарячого цинкування – ця редакція містить більш жорсткі вимоги до покриття, його товщини та наявності дефектів. У документі зазначені посилені вимоги до методів контролю якості гарячого цинкування з використанням більш сучасних вимірювальних приладів. Товщина покриття для металоконструкцій підвищеної відповідальності – 80-120 мкм. Для агресивних умов експлуатації при постійному контакті з водою, грунтом, хімікатами – до 200 мкм. Допустимий відсоток домішок у цинковому розплаві збільшився до 2% порівняно з 1,5% у минулих редакціях. Стандарт передбачає обов’язковий контроль хімічного складу вмісту ванни цинкування. Більше значення надається пасивації – технологічному процесу, який забезпечує додатковий захист від корозії.

Нормативний контроль дефектів цинкового покриття

Перелік дефектів гарячого цинкування та підходи до їх оцінки регламентуються вимогами стандартів EN ISO 1461:2022 та його національної версії ДСТУ EN ISO 1461:2024. Стандарт встановлює систему критеріїв, за якими визначається якість покриття та його відповідність нормативним вимогам. Документи визначає, які недоліки можна вважати допустимими, а які класифікуються як критичні дефекти з негативним впливом на якість покриття. Окрему роль відіграють вимоги до приймання та контролю якості, методи перевірки та критерії оцінки результату. Також встановлюються правила ремонту покриття, що дозволяє усувати локальні пошкодження з урахуванням стандартних вимог.

Стандарт антикорозійного захисту будівельних конструкцій ДСТУ-Н Б В.2.6-186:2013

Окремо для металоконструкцій у сфері будівництві діє національний стандарт ДСТУ-Н Б В.2.6-186:2013 “Настанова щодо захисту будівельних конструкцій будівель та споруд від корозії”. Це комплексна настанова, яка визначає принципи забезпечення довговічності будівельних конструкцій шляхом захисту від корозії. Документ орієнтований на проєктування, вибір матеріалів та захисту з урахуванням реальних умов експлуатації. Регламентує подальший контроль та обслуговування металоконструкцій з антикорозійним захистом. Стандарт охоплює не тільки гаряче цинкування металу, а всі способи захисту від корозії різних будівельних матеріалів. Це більш загальний нормативний документ, але він обов’язково враховується для організації технологічного процесу та вибору режимів гарячого цинкування. Основні розділи:

• Загальні положення. Стандарт регламентує загальні принципи захисту будівельних конструкцій від корозії, визначає підходи до проєктування, вибору матеріалів і систем захисту, встановлює роль проєктувальника, замовника, виконавця у забезпеченні довговічності конструкцій.
• Види корозії та механізми. Стандарт регулює класифікацію видів корозії та описує основні механізми її виникнення, визначає фактори впливу зовнішнього середовища та умови, за яких відбувається руйнування матеріалів.
• Оцінка агресивності середовища. Встановлюється порядок визначення умов експлуатації конструкцій, визначається класифікація середовищ за рівнем корозійної агресивності. Встановлюються критерії, які впливають на вибір системи захисту.
• Методи захисту конструкцій. Стандарт регулює вибір та застосування способів антикорозійного захисту, визначає можливі технології та системи покриттів, а також встановлює умови їх ефективного використання залежно від типу конструкції.
• Конструктивні вимоги до захисту. У документі зазначені вимоги до проєктних рішень, які впливають на корозійну стійкість, визначають правила формування конструкцій з урахуванням сумісності матеріалів.
• Контроль якості та приймання. Стандарт регулює процедури перевірки якості антикорозійного захисту, встановлює вимоги до контролю виконаних робіт, критерії приймання та відповідність покриттів проєктним і нормативним вимогам.
• Експлуатація, обслуговування та ремонт. Документ встановлює порядок технічного обслуговування конструкцій, визначає вимоги до контролю стану захисних покриттів, регулює методи їх відновлення та ремонту в процесі експлуатації.

Інші стандарти, які застосовуються для гарячого цинкування

Крім основного стандарту ISO 1461, існують інші нормативні документи, які охоплюють різні аспекти цинкового покриття, підготовки розплаву, антикорозійного захисту тощо:

• ISO 1460 Покриття металічні. Покриття, отримані гарячим цинкуванням на чорних металах. Визначення маси на одиницю площі. Гравіметричний метод.
• ДСТУ EN ISO 14713-1:2022 Покриття цинкові. Настанови та рекомендації щодо захисту від корозії конструкцій із чавуну та сталі. Частина 1. Загальні принципи проектування та корозійної стійкості.
• EN ISO 14713-2:2009 Покриття цинкові. Настанови та рекомендації щодо захисту від корозії конструкцій з чавуну та сталі. Частина 2: Гаряче цинкування зануренням.
• ДСТУ ISO 2064:2008 Покриття металеві та інші неорганічні. Методи визначення товщини.
• ДСТУ EN 1179:2022 Цинк і цинкові сплави. Первинний цинк.
• ДСТУ EN 13283:2022 Цинк і цинкові сплави. Вторинний цинк.
• ДСТУ EN 10240:2022 Внутрішні та/або зовнішні захисні покриття для сталевих труб. Технічні умови для гарячого оцинкованого покриття, що наносять на автоматичних установках.
• ДСТУ ISO 3882:2008 Покриви металеві та інші неорганічні. Методи вимірювання товщини.

Наша компанія Сіткабуд надає послуги гарячого цинкування – забезпечуємо відповідність цинкового покриття стандартним вимогам, дотримуємося державних та європейських норм щодо товщини захисного шару, контролю якості, складу цинкового розплаву та інших параметрів гарячого цинкування. Для отримання консультації та розрахунку вартості наших послуг звертайтеся: 093 126 20 74, 068 658 19 25, info@sitkabud.com.ua.
