Решітковий настил: зварний, пресований, оцинкований

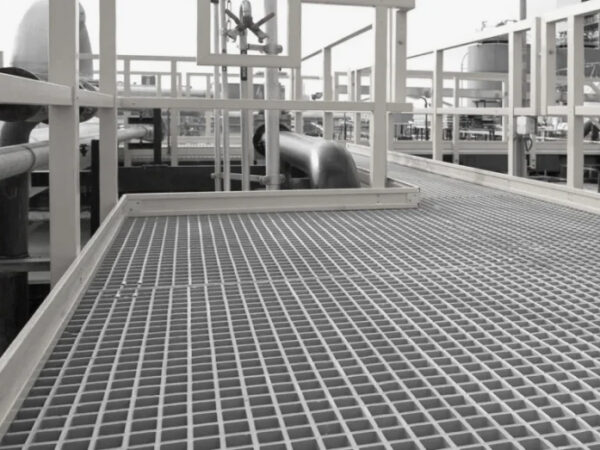

Решітковий настил – це металеві гратчасті панелі, якими оздоблюються пішохідні доріжки, містки, сервісні платформи на промислових підприємствах, комерційних об’єктах, логістичних комплексах, дорожній інфраструктурі. З решіткового настилу виготовляються металеві сходи, обшивки фасадів, огородження, екрани, решітки систем вентиляції, водовідведення, дренажу. Матеріал поєднує в собі важливі характеристики – невелику вагу, високу міцність, жорсткість, стійкість до динамічних навантажень. Завдяки гратчастій структурі настил пропускає повітря та світло, менше затримує бруд і вологу, має антиковзку поверхню для безпечного та комфортного пересування. Решітковий настил може використовуватися як підлогове покриття або як навісна платформа, яка витримує високе розподілене навантаження, не прогинається, не деформується від ваги пішоходів і техніки. В нашій компанії Сіткабуд можна замовити решітковий настил – виготовлення, доставку, монтаж під ключ по Україні.

Що таке решітковий настил

Решітковий настил складається з перехресно розташованих елементів – несучих смуг та з’єднувальних прутків або полос. Несучі смуги сприймають робочі навантаження, забезпечують жорсткість панелей та стійкість до деформацій. З’єднувальні елементи виконують допоміжну функцію – формують цілісну структуру решітки та утримують несучі полоси в одній площині. Для більшої міцності по периметру приварюється обрамлення зі сталевої смуги – утворюється жорстка металева решітка в рамці. Матеріал можна розкроїти за складним контуром з вирізами та радіусними елементами під індивідуальну геометрію об’єкту. Настил виготовляється у різних конструктивних виконаннях – з різним розміром комірки, кроком смуг, висотою і товщиною полос, діаметром прутка. Ці характеристики напряму впливають на несучу здатність і жорсткість решітки. Також експлуатаційні властивості залежать від обраної технології виготовлення настилу та способу антикорозійного захисту.

Переваги та види решіткового настилу

Металевий решітковий настил виготовляється двома способами – контактно-пресовим зварюванням та пресуванням. Візуальні ці матеріали схожі, але вони відрізняються за конструктивом та експлуатаційними властивостями. Кожен варіант має свої об’єктивні переваги та знаходить застосування в окремих галузях – важливо розуміти різницю та співставити характеристики обраного типу настилу з реальними умовами експлуатації і навантаженнями. Переваги решіткового настилу:

• Довговічність. Тривалий термін експлуатації настилу забезпечується його міцним конструктивом та надійним захистом від корозії. Гаряче цинкування забезпечує антикорозійний ефект протягом 30+ років, навіть при експлуатації у складних умовах та в агресивному середовищі.
• Безпека. Решітчаста структура та використання зубчастих смуг зменшує ризик ковзання, що важливо при підвищеній вологості, перепадах температур, забрудненні, обледенінні платформ.
• Самоочищення. Через отвори у настилі легко проходять вода, бруд, сніг, сміття, що зменшує накопичення забруднень, спрощує догляд та обслуговування, позбавляє необхідності використання спеціальної прибиральної техніки.
• Вентиляція та світлопроникність. Відкрита гратчаста структура пропускає повітря та світло, що корисно для технічних майданчиків, сходів, платформ, огорож, екранів, перегородок.
• Простий монтаж. Готові решіткові панелі легко встановлюються на металеві або бетонні конструкції, не потребують складних монтажних робіт, мають зручне уніфіковане кріплення.

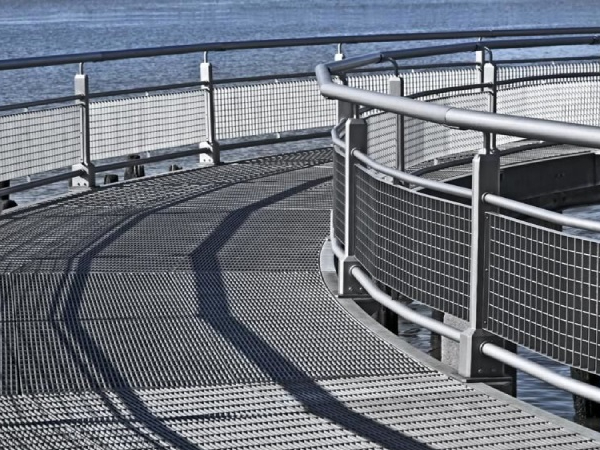

• Універсальність застосування. Використовується в промисловості, будівництві, енергетиці, на складах, у громадській інфраструктурі – для платформ, сходів, переходів, оглядових майданчиків та багатьох інших застосувань, де важливо забезпечити міцність, відведення вологи та відсутність ковзання.
• Економічність у довгостроковій перспективі. Настил має довгий термін експлуатації, майже не потребує обслуговування та лише у рідких випадках потребує заміни, що знижує загальні витрати експлуатації та забезпечує довгострокову економію та рентабельність проєкту.

Зварний решітковий настил – переваги та застосування

Для виготовлення зварного решіткового настилу використовується технологія контактно-пресового зварювання. Несучі полоси заданої товщини укладаються з визначеним кроком та з’єднуються між собою поперечними прутками. В місцях перетину елементів метал зварюється під тиском на автоматизованому обладнанні. Технологія забезпечує жорстку структуру, завдяки чому зварні решіткові панелі є більш міцними порівняно з пресованими. Цим обумовлена сфера застосування зварного решіткового настилу – це переважно промислові підприємства, будівельні майданчики, об’єкти транспортної інфраструктури, логістичні комплекси, енергетичні установки. Матеріал якісно виконує технічні функції, коли естетика та декоративні властивості не мають критичного значення. Зварний гратчастий настил має важливі переваги порівняно з пресованим:

• Вища несуча здатність, стійкість до інтенсивних навантажень. Завдяки контактному зварюванню під тиском утворюється жорстка конструкція, яка витримує значні статичні й динамічні навантаження (люди, важка техніка, обладнання), в тому числі вібрації.
• Жорсткість, стабільність геометрії. Зварні з’єднання на автоматичному обладнанні фіксують елементи без зміщення, тому настил не деформується, не має критичного прогину, зберігає форму навіть при тривалій експлуатації.
• Краща робота при динамічних навантаженнях. При вібраціях, ударах або нерівномірному навантаженні зварні вузли не втрачають міцності, з’єднання не послаблюються, в місцях перетину смуг та прутка не з’являються слабкі місця з ризиком поломок.
• Надійність у важких умовах експлуатації. Краще підходить для агресивного середовища, де є навантаження, бруд, волога, перепади температур.
• Ширші можливості по навантаженню і прольотах. Дозволяє перекривати більші відстані між опорами без втрати міцності, ніж пресований настил.
• Стійкість до локальних пошкоджень. Якщо один елемент пошкоджується, загальна структура решітки глобально не змінюється, до проведення ремонту настил можна безпечно експлуатувати.

Пресований решітковий настил – особливості та експлуатація

Пресований решітковий настил має іншу технологію виготовлення. В несучих смугах прорізуються пази, в які встановлюються з’єднувальні полоси меншої товщини та ширини. Для з’єднання елементів використовується технологія пресування під великим навантаженням без зварювання. Така технологія дозволяє утворити решітку, властивості якої подібні до монолітної конструкції. Пази виконуються на верстатах з ЧПУ, завдяки чому забезпечуються точні розміри та відстані між полосами. Беззварювальне виготовлення дозволяє уникнути термічних деформацій. Всі ці фактори роблять пресований настил більш естетичним, покращують геометрію та вирівнюють структуру решітки, обумовлюють сферу застосування матеріалу в ландшафтному дизайні та архітектурі. Переваги пресованого решіткового настилу порівняно зі зварним:

• Краща естетика. Пресований настил має рівномірну структуру, правильну форму і точний крок комірок без видимих зварних швів. Виглядає більш акуратно, тому часто використовується для оздоблення громадських просторів, комерційних об’єктів, архітектурних
• Рівні краї та безпечніша поверхня. Відсутність зварних напливів і більш точна геометрія зменшують ризик травм при контакті та підвищують комфорт пересування у різному взутті.
• Висока точність геометрії. Матеріал виготовляється методом запресовування під високим тиском, що дає стабільні розміри та рівномірні    комірки по всій площі.
• Кращий вибір для пішохідних зон. Пресований настил зручніший для ходьби звичайних пішоходів та враховує особливості такого застосування (каблуки, дитячі візочки, легке повсякденне взуття), оскільки структура більш рівномірна, а поверхня приємніша на дотик.
• Презентабельний вигляд для комерційних і громадських об’єктів. Пресований настил часто використовується в ТРЦ, офісних центрах, для оздоблення фасадів та декоративних елементів.
• Гнучкість у дизайні. Легше реалізувати нестандартні рішення – дрібні комірки, вирізи за складним контуром, декоративні візерунки, комбінування з іншими матеріалами.

Захист від корозії

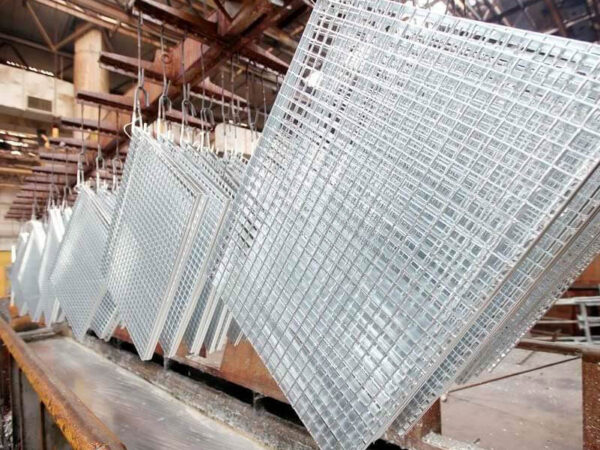

Металевий решітковий настил оптимально підходить для експлуатації на вулиці, в агресивних середовищах, у складних кліматичних умовах. Для цього матеріал піддається гарячому цинкуванню – ця технологія забезпечує комплексний захист решітки від корозії. Настил занурюється у ванну, наповнену розплавом понад 98,5% цинку на кілька хвилин. За цей час відбуваються фізико-хімічні процеси, в результаті яких на поверхні металу утворюються кілька фаз залізо-цинкового сплаву. Оскільки гарячий цинковий розплав має достатньо високу текучесть, він проникає у всі комірки, формує рівномірний захисний шар товщиною 40-150 мкм. Переваги оцинкованого решіткового настилу:

• швидкий процес гарячого цинкування методом занурення, антикорозійна обробка одразу кількох решіткових секцій;
• формування рівномірного захисту без непокритих ділянок, в тому числі у важкодоступних місцях;
• довгий термін експлуатації решіткового настилу – понад 20 років без необхідності ремонту та реставрації, навіть при інтенсивних навантаженнях;
• можливість регулювання товщини покриття залежно від технічних вимог та режиму експлуатації;
• стійкість захисного покриття до механічних навантажень, зносу, пошкоджень, здатність до самовідновлення антикорозійних властивостей.

Монтаж та кріплення решіткового настилу

Вибір способу монтажу залежить від типу решіткового настилу, навантажень та умов використання. Перед монтажем необхідно підготувати несучу конструкцію: металеві балки, швелери або рами повинні бути вирівняні в одній площині, крок опор має відповідати розрахунковим параметрам настилу. Нерівна або нестабільна основа може призвести до деформацій і зниження ресурсу настилу. Використовується декілька способів кріплення – за допомогою прижимних планок та болтів, спеціальних скоб, рідше – зварюванням. Зазвичай використовуються роз’ємні з’єднання, які дозволяють замінити секцію без порушення цілісності конструкції та цинкового покриття. Якщо потрібен доступ до комунікацій, краще обирати знімні кріплення.

Панелі укладаються так, щоб несучі смуги були розташовані перпендикулярні опорам, щоб експлуатаційне навантаження витримували найбільш міцні елементи, стійкі до деформацій та прогину. Обов’язкове закріплення кожної панелі мінімум у чотирьох точках. Між панелями на краями металоконструкцій залишаються компенсаційні зазори. Після монтажу перевіряється надійність усіх кріплень, не допускається люфт або зміщення панелей. В процесі експлуатації, особливо в агресивному середовищі, рекомендовано періодично перевіряти стан кріплень. В цілому, системи кріплення розроблені для максимально швидкого та легкого монтажу решіткового настилу – монтажні роботи проводяться в стислі терміни та не потребують використання спеціального інструменту.

Як обрати решітковий настил

Правильний вибір решіткового настилу базується не лише на ціні або зовнішньому вигляді, а передусім на умовах експлуатації, типі навантажень та вимогах до безпеки. Важливо забезпечити баланс між навантаженням, умовами експлуатації та бюджетом. Чітке розуміння задачі дозволяє уникнути як перевитрат, так і проблем в процесі експлуатації. Що варто врахувати перед замовленням:

• Тип навантаження. Потрібно визначити, які навантаження буде сприймати настил. Для пішохідних зон підходять легші рішення, а для промислових майданчиків, складів та зон руху техніки потрібен настил з високою несучою здатністю.
• Тип настилу – зварний чи пресований. Вибір між зварним і пресованим настилом залежить від задачі. Зварний краще підходить для високих навантажень і жорстких умов експлуатації. Пресований – оптимальний для об’єктів, де важливі естетика, точність і комфорт пересування.
• Розміри та крок комірок. Великі комірки добре пропускають бруд і воду, але можуть бути незручними для ходьби. Менші – безпечніші для людей, підходять для громадських просторів і зон з підвищеними вимогами до комфорту.
• Висота і товщина несучих смуг. Ці параметри безпосередньо визначають міцність настилу. Чим більша висота і товщина смуги, тим більші навантаження може витримувати конструкція і тим менший прогин при експлуатації.
• Умови експлуатації. Важливо врахувати, де саме буде використовуватись настил: на вулиці, у приміщенні, в умовах підвищеної вологості або агресивного хімічного впливу. Це впливає як на вибір матеріалу, так і на тип конструкції.
• Антиковзкі властивості. Для зон з підвищеною вологістю або ризиком забруднення рекомендується використовувати настил із насічкою та зубчастими смугами, який зменшує ризик ковзання.
• Крок опор і проліт. Необхідно врахувати відстань між опорами, на які укладається настил. При великих прольотах потрібні більш міцні панелі або зміна конструктивних параметрів.
• Вартість решіткового настилу. Оцінювати варто не лише ціну настилу за квадратний метр, а й термін служби, витрати на монтаж і обслуговування. Іноді дорожчий настил виявляється більш вигідним у довгостроковій перспективі.

Замовити решітковий настил – вигідна ціна і доставка від виробника

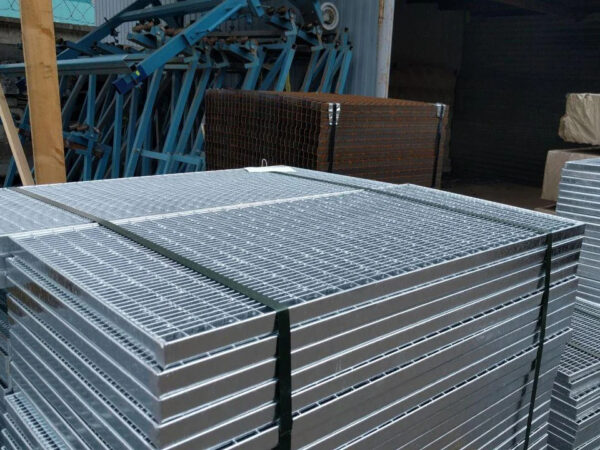

На нашому заводі Сіткабуд можна замовити і купити решітковий настил з розрахунком, проєктуванням та виготовленням під ваші індивідуальні розміри. Займаємося виробництвом решіткового настилу всіх видів – пресованого, зварного, оцинкованого. Виконуємо розкрій секцій за вашими кресленнями, підбираємо розміри та конструктивні рішення відповідно до заданих навантажень. Для розрахунку ціни решіткового настилу надішліть технічні вимоги до матеріалу, умови експлуатації, креслення, вихідні дані по робочим навантаженням. Ми порекомендуємо, який настил обрати, пресований чи зварний, розробимо проєкт для виробництва та креслення монтажних вузлів для кріплення конструкції. Ми реалізуємо повний виробничий цикл – проєкт, виготовлення, захист від корозії гарячим цинкуванням, доставку, монтаж. Виконуємо замовлення по всій Україні, співпрацюємо з компаніями, підприємствами, приватними замовниками. Для консультацій та замовлень звертайтеся через форму на сайті або іншим зручним способом: 093 126 20 74, 068 658 19 25, info@sitkabud.com.ua.
